ソーティング加工とは

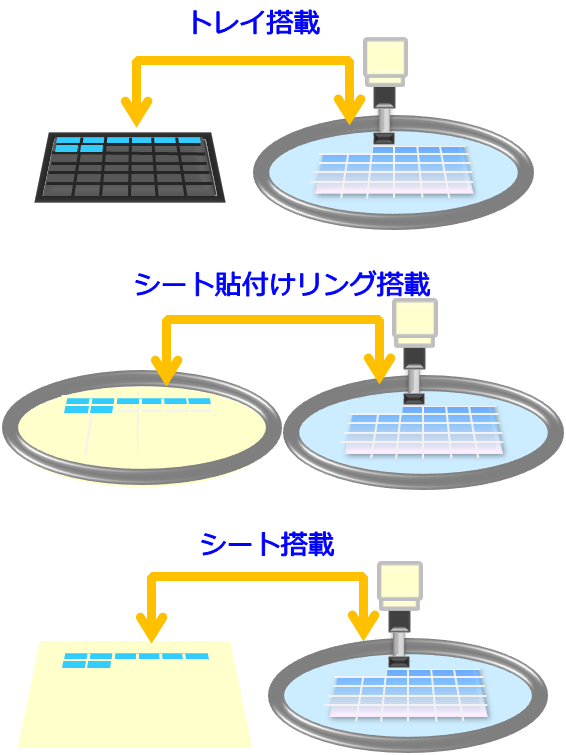

ダイシング加工されたシリコン、ガラスなどのワークを突上げピンでダイシングテープからリフトアップします。1個ずつチップを剥離、吸着搬送してトレイ、シート貼付けリング、シートへ詰め替えをいたします。
ソーティング機能により、前工程での検査で判定されたデータを活用し、チップを正確に選別できます。

また、データがない場合でも不良品につけられたマークを読み取り、必要な選別を行なうことが可能です。



クリーンルームでのソーティング加工

当社はダイシング、検査、ソーティング、梱包を一貫して行なう作業エリアをクリーンルームに要しております。

ご支給された製品をご希望サイズに切断し、ご希望の外観規格で選別を行ない、ご希望の納品形態に製品を搭載することが可能です。製品を搭載するトレイにつきましては、製品に合わせたトレイを設計、製作も対応可能ですので、お気軽にご相談ください。
また、シート貼付けリングおよび、シートへ製品を搭載する際の数量、搭載全体形状(円形、四角形など)搭載間隔などは可能な限りご希望にお応えしますので、お気軽にご相談ください。

加工仕様一覧

区 分 仕 様
ワーク材質

シリコン系、ガラス系(石英、サファイアなど)、セラミック など

ワークサイズ

Φ8inch以内

チップサイズ

□1.0㎜ ~ □15.0㎜

トレイ・リング・シートサイズ

トレイ:2・3・4チップトレイ、JEDECトレイ

リング:φ8インチ以内

シート:A4サイズ以内

画像認識

パターンマッチング (位置、角度、NGマーク、コーナー)

※仕様詳細により内容が異なる場合がありますが、上記以外の仕様につきましてもご相談を承ります

クリーンルーム環境

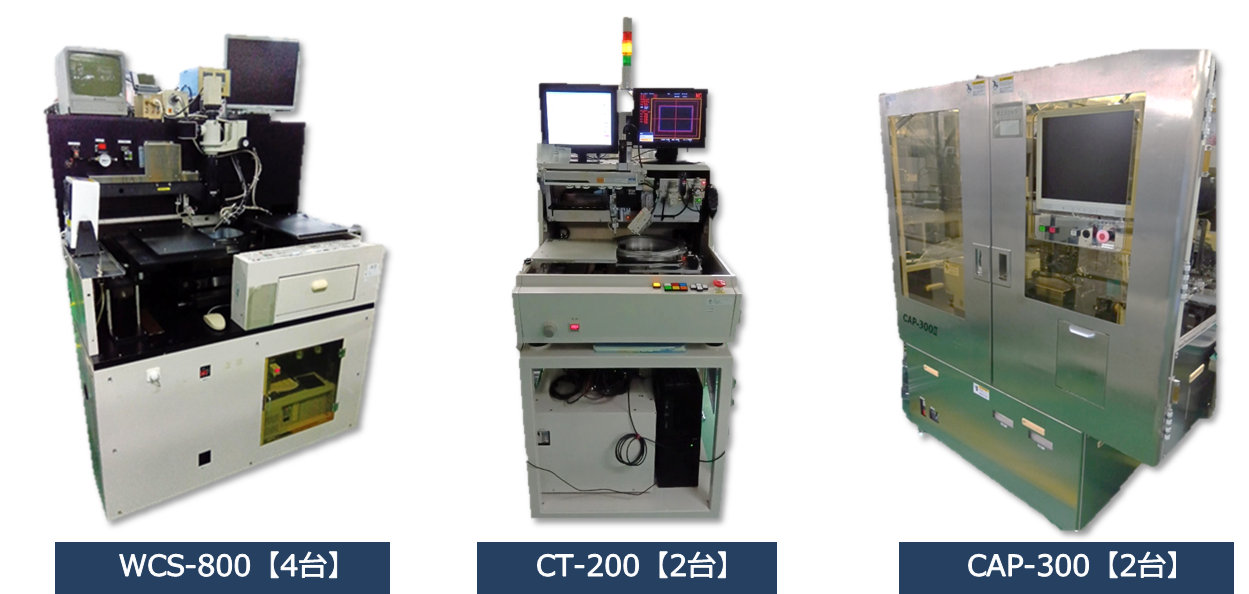

ソーティング加工装置



ソーティング加工の流れ

あらゆる難加工材料のソートが可能です

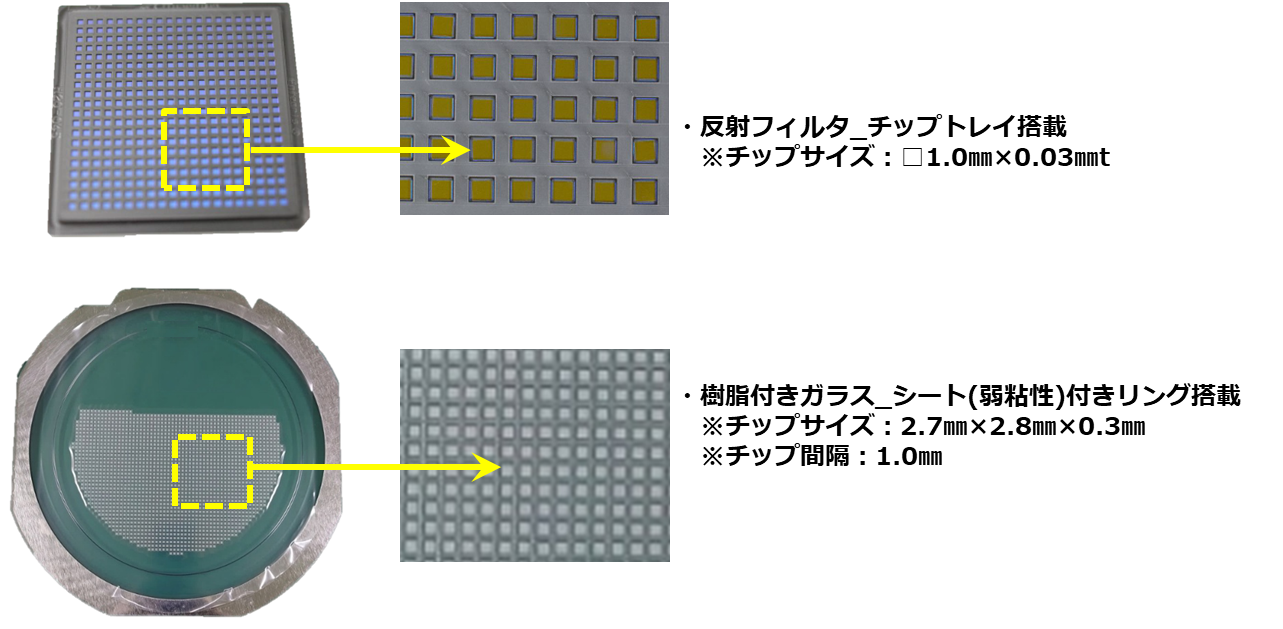

ソーティング加工事例
